HERMES Q/Hermes+ 贴标手臂

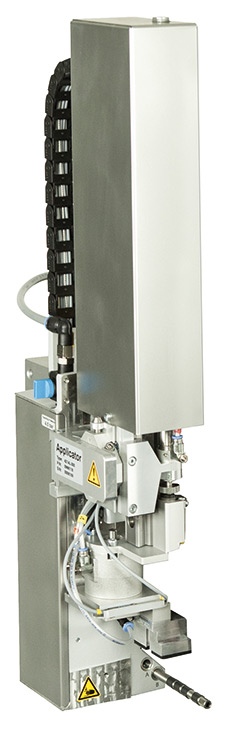

旋转式贴标手臂 4214-高赋码贴标机
针对恶劣的安装环境下的极小标签到中型标签精准即时贴标
可从产品的所有方向进行贴标。
垫片在标签剥离板前就会定位。
标签在打印同时就会由垫片所吸附。旋转气缸会水平转动最大 至 180° 到贴标位置上。气缸会将标签放置于产品上。
气缸行程长度决定了标签剥离板至产品的最大距离。
贴标模块 - 旋转式贴标手臂 4214
压贴垫片
压贴垫片加装泡棉缓冲贴片
吹贴垫片吹贴垫片
贴标模块 - 旋转式贴标手臂 4214
压贴垫片
使用压贴垫片可精准将标签压贴于平坦和 凹凸不平的的产品表面上。
压贴垫片加装标签挡板
使用较小标签时标签挡版可确保标签精准 定位于产品上。
压贴垫片加装泡棉缓冲贴片
贴标于坚硬表面上泡绵缓冲贴片能有效降 低噪音。可有效运用于结构粗糙的产品表 面或细微的表面不平整。
吹贴垫片吹贴垫片
针对脆弱的产品表面或行进中的产品。标 签可透过气压喷射于产品表面上完成吹 贴动作。可设定气缸停止在离产品表面 5-10mm 之距离。

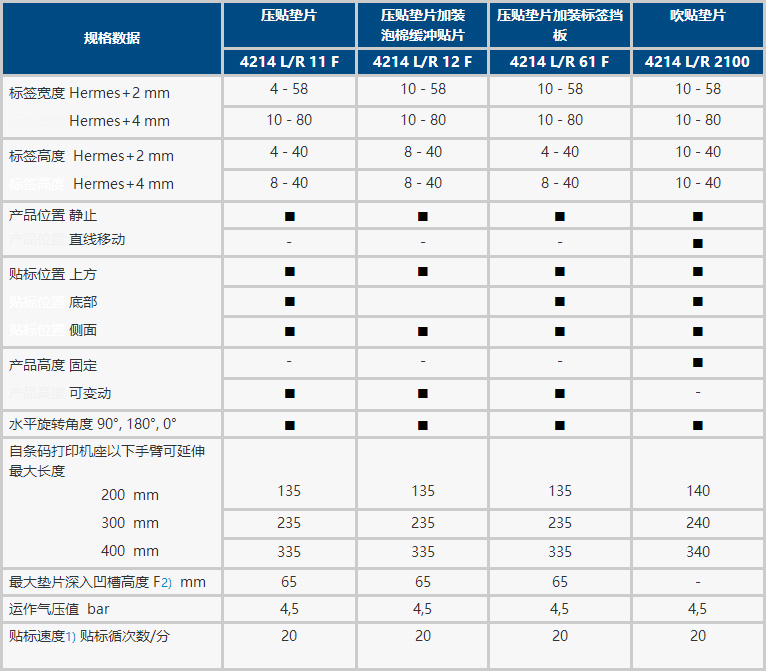

规格资料
1.由自条码打印机座以下到贴标位置长度 100 mm 、标签高度 40 mm、打印速度 100 mm/s 所计算得出
2.若垫片深入凹槽高度大于 25 mm，必须调整 Hermes+ 保护外盖。
